热熔胶复合机压辊压力生产怎么调

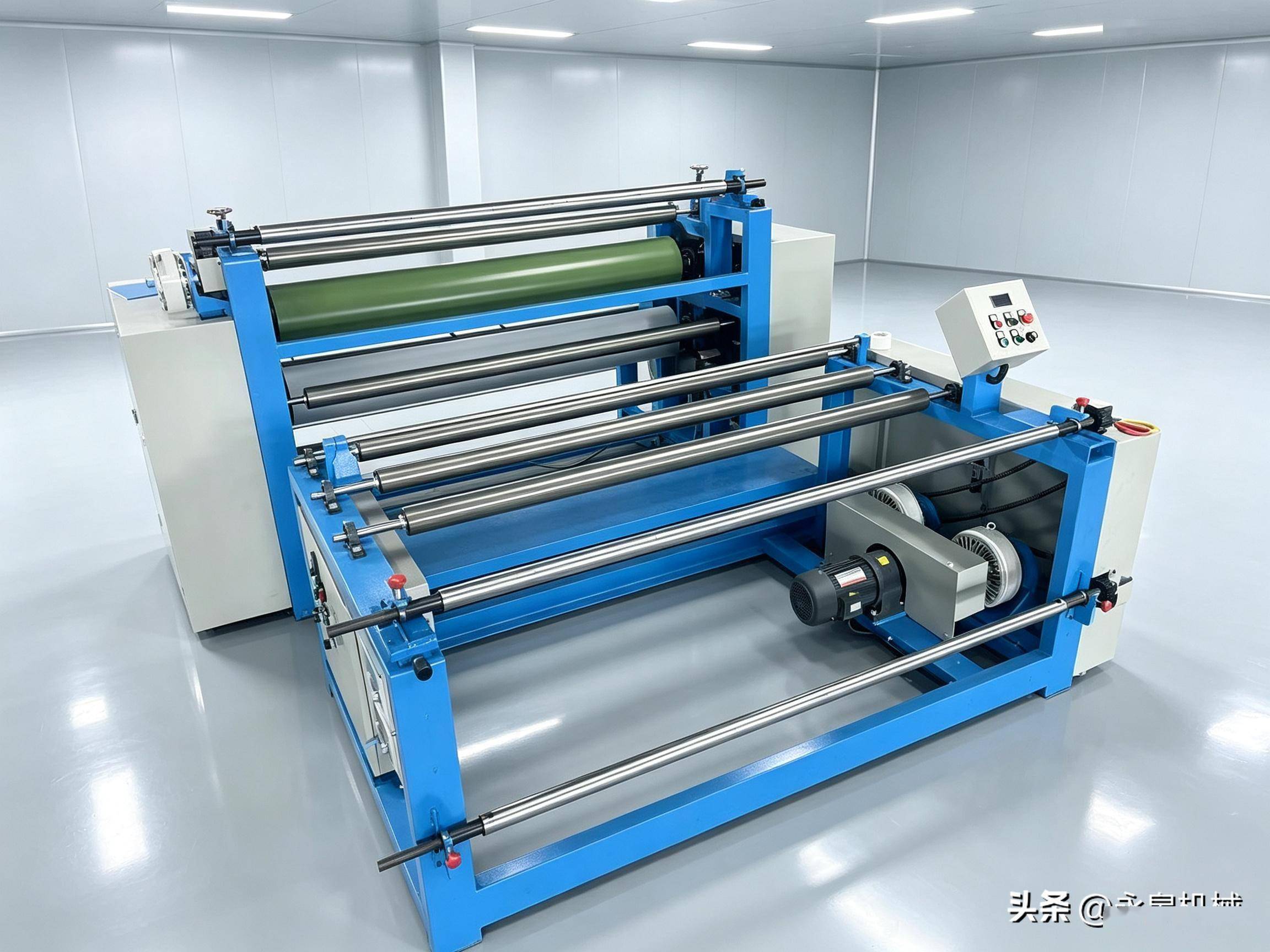

绝大多数机型是复合机气缸驱动硅胶压辊，调压分两步：①总气源调压；②左右气缸平衡，再按材料设定压力，低速试料确认效果。

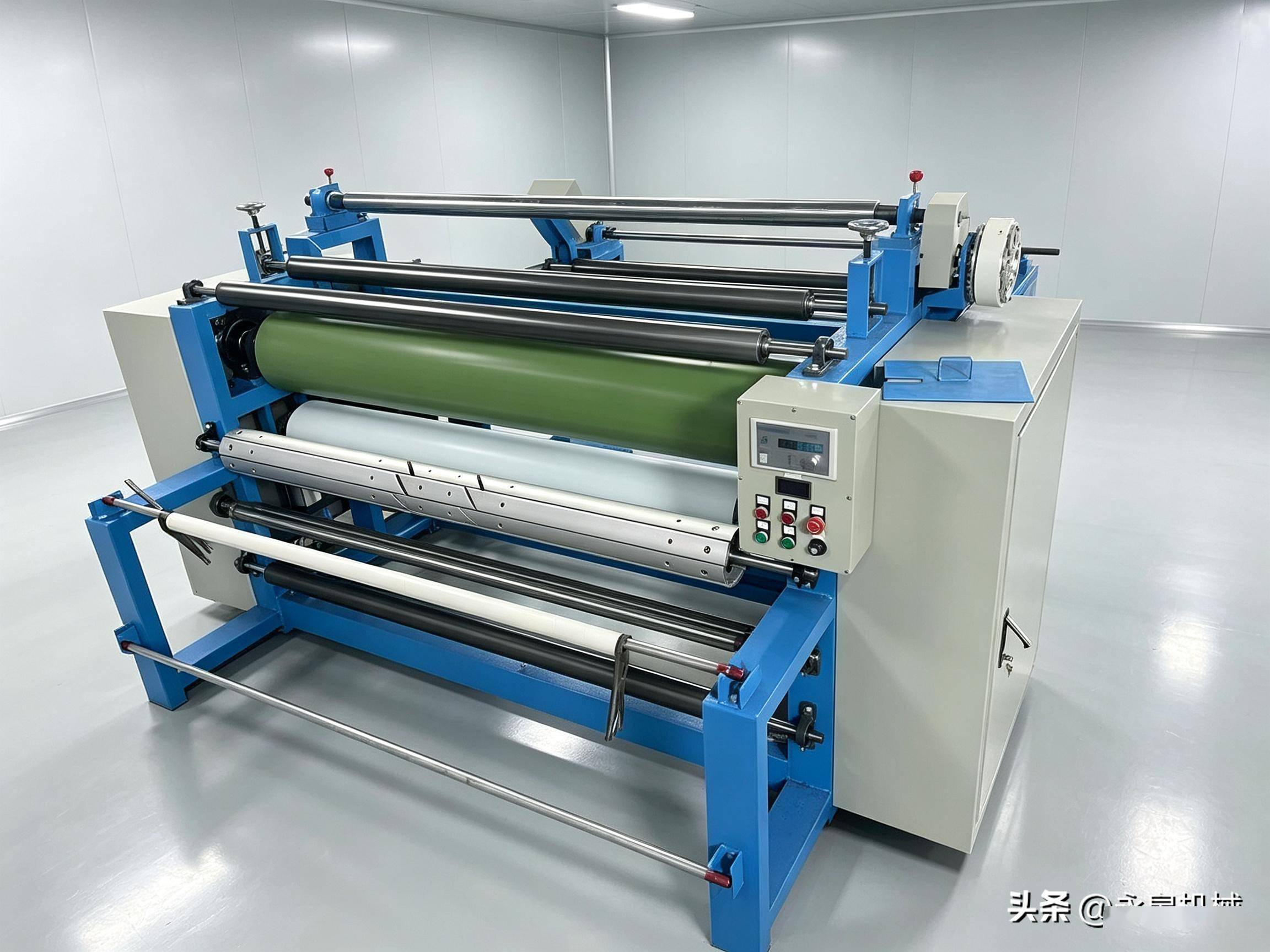

一、调节部位

1. 总气源调压阀：控制压辊整体 MPa 压力；
2. 左右两个气缸调压 / 节流阀：调左右两端压力均衡，不是调下压快慢（节流螺丝是调气缸下压速度，不是调压紧力）。

⚠️节流手拧螺丝：只控制气缸下压快慢， 不能改变实际压合压力，真正压力看气源压力表。

1. 穿一张复写纸 + 白纸，合上压辊，低速走一小段；
2. 看整幅压痕： 全幅深浅一致 = 平行合格；一边深一边浅，说明该侧压力偏大，微调对应气缸减压，直到压痕均匀。
3. 硅胶辊表面不能有残胶、凹坑，辊子老化会怎么调压力都不均匀。

小提示：胶水温度偏高、胶流动性好，压力可以适当降一点；速度快，可略微加大压力，保证压合接触时间。

3、试料确认（生产前必做）

1. 低速 5‑10m/min 试复合，取样看三点：

• ①局部气泡、边部脱胶： 压力偏小，+0.05‑0.1MPa
• ②面料压痕、起皱、大量溢胶挤胶： 压力偏大，‑0.05‑0.1MPa
• ③左右一边粘不牢、一边压痕重： 调气缸两端平衡，不是单纯加大总压

1. 小样合格后，再逐步提速到生产速度，提速后再复核一次压力效果。

1. 整体剥离力不够、多处气泡：压力往上加 0.05‑0.1MPa，同时核对温度、上胶量；不要一次性加很大压力。
2. 中间粘不好，两边粘的牢：辊筒挠曲，中高辊补偿不足，适当提高总压，检查硅胶辊硬度。
3. 一边起泡，另一边压痕重：左右气缸不平衡，单独调单侧气缸，不要动总调压阀。
4. 海绵 / 泡棉压塌变薄：立刻降压力，软材切忌高压，优先提高上胶量、适当提胶温，而不是靠死压。

四、生产注意事项

1. 气源压力波动要小，空压机稳压，压力表实际值和设定值要一致；
2. 不要把气缸节流阀当成压力调节，节流阀只管气缸下压快慢，调太紧压辊慢慢落下，但压紧力不变；
3. 压力不是越大越好，过大反而会把胶层全部挤走，出现假粘；
4. 硅胶压辊磨损、偏心，再怎么调压力都无法均匀，需要修磨或者更换胶辊。
